Назначение
Источник бесперебойного питания SKAT-12-4.0-DIN (СКАТ ИБП-12/4-DIN) предназначен для электропитания радиоэлектронной аппаратуры номинальным напряжением 12 В. Область применения: питание систем охранно-пожарной сигнализации, контроля и управления доступом, видеонаблюдения, устройств автоматики, домофонов, телекоммуникационного оборудования и др.
Устройство и работа изделия

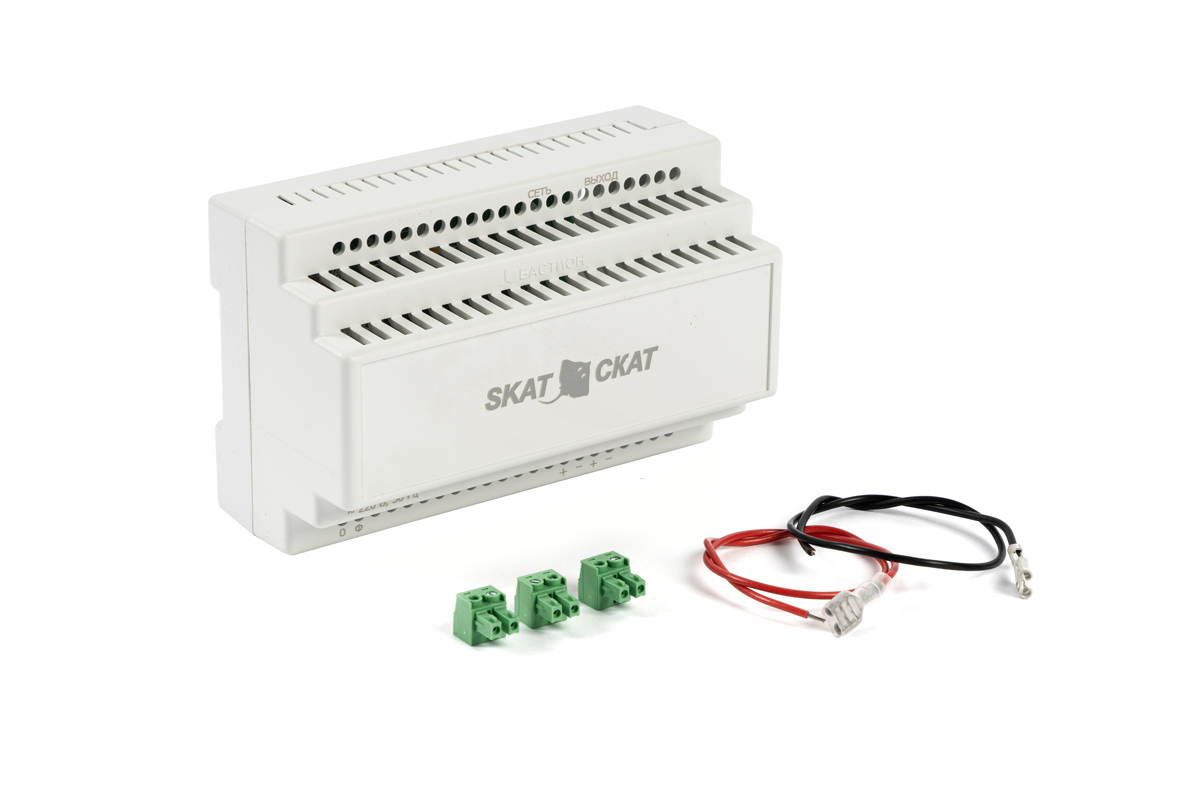

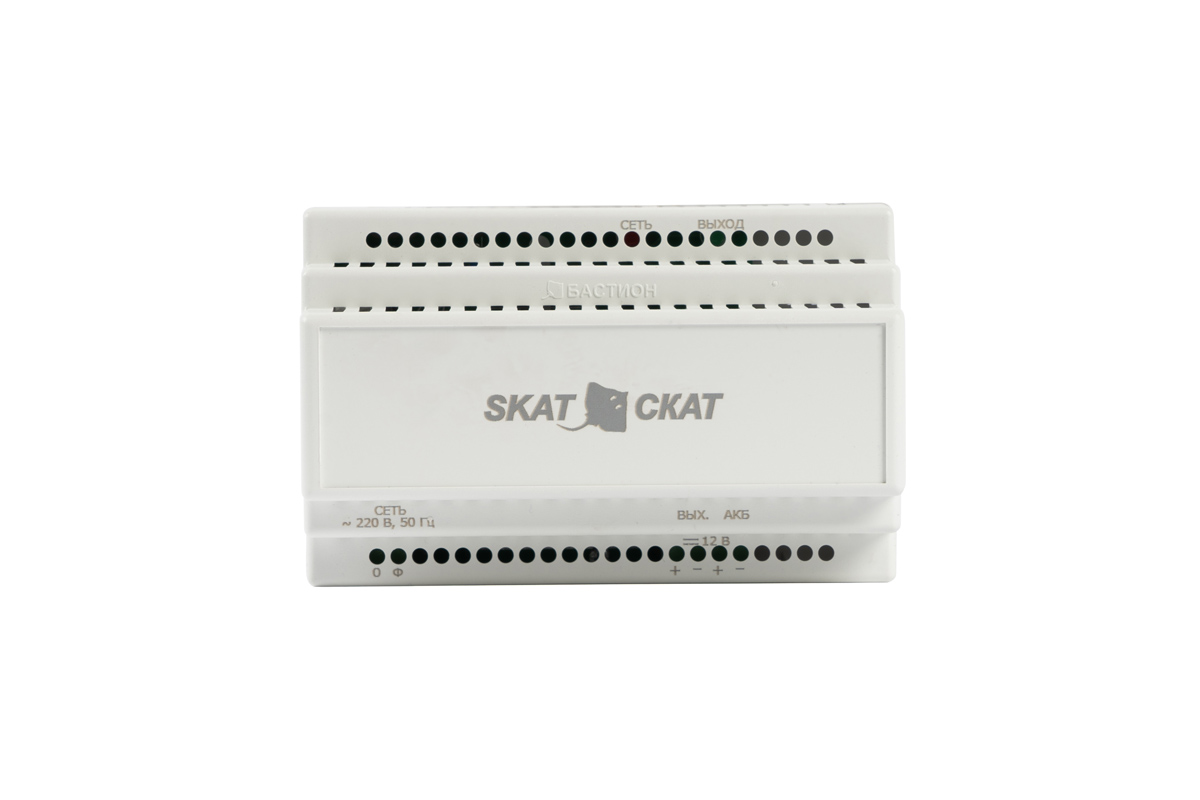

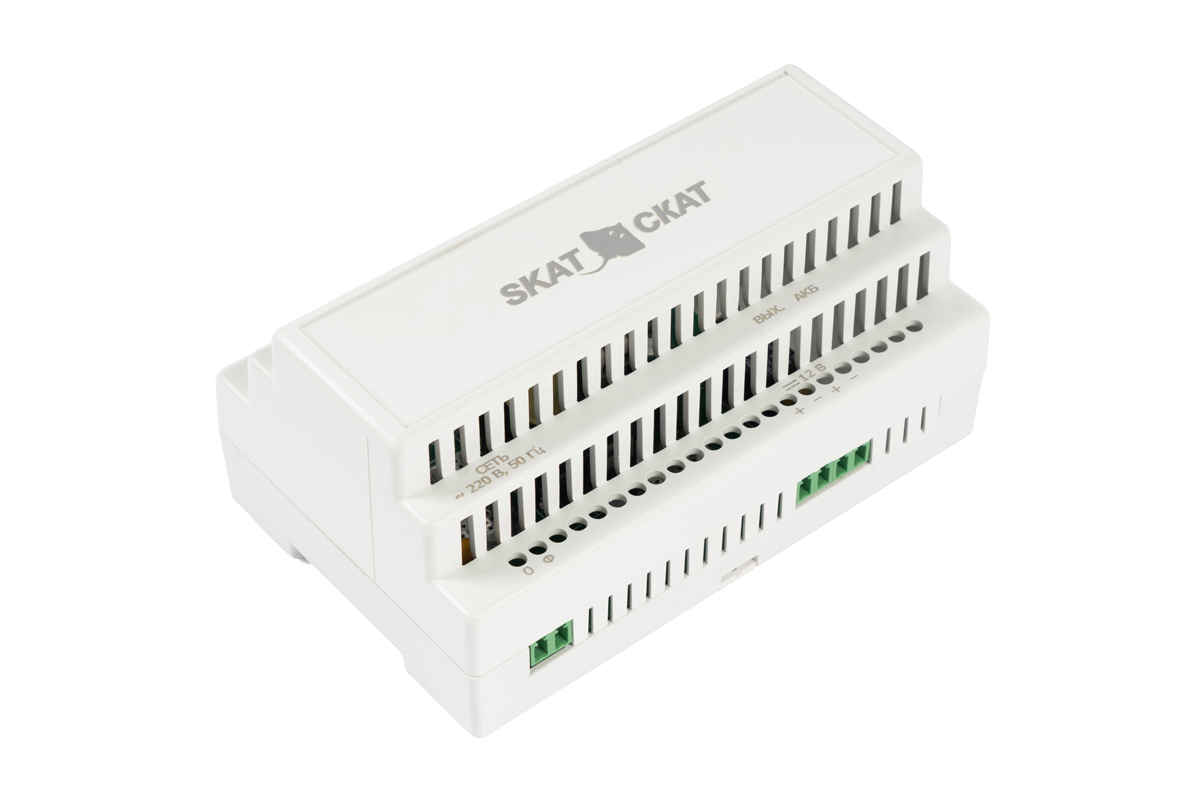

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки на 35 мм DIN-рейку.
Преимущества источника бесперебойного питания SKAT-12-4.0-DIN (СКАТ ИБП-12/4-DIN)
_1597.png) |
широкий диапазон сетевого напряжения | _1604.png) |
высокая точность и стабильность | _1605.png) |
защита выхода от КЗ и перегрузки |
_1606.png) |
защита АКБ от глубокого разряда |
_1607.png) |
надежный запуск «тяжелых» нагрузок | _1608.png) |
разъемные клеммные колодки для подключения |
Особенности SKAT-12-4.0-DIN (СКАТ ИБП-12/4-DIN)
- питание нагрузки постоянным стабилизированным напряжением (см. технические характеристики), в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (при отсутствии сетевого напряжения от внешней аккумуляторной батареи);
- оптимальный заряд внешней аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
- автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при отключении электрической сети;
- резервное питание нагрузки постоянным напряжением (см. технические характеристики);
- защита АКБ при коротком замыкании в нагрузке самовосстанавливающимся предохранителем;
- защита от переполюсовки АКБ;
- индикация наличия сетевого напряжения зелёным светодиодным индикатором «220 В»;
- индикация наличия выходного напряжения красным светодиодным индикатором «12 В».
Технические характеристики SKAT-12-4.0-DIN (СКАТ ИБП-12/4-DIN)
|
Напряжение питающей сети ~220 В, 50±1 Гц, В |
150…250 |
|
Выходное напряжение DC режимы: ОСНОВНОЙ (РЕЗЕРВ), В |
12,5 (10,5)…14,0 (14,0) |
|
Макс. ток нагрузки в режимах ОСНОВНОЙ (РЕЗЕРВ), А |
3,5 (4) |
|
Ток заряда АКБ, А |
4,0 - Iнагр. |
|
Потребляемый ток от АКБ без нагрузки и сети ~220 В (реж. РЕЗЕРВ), мА,< |
50 |
|
Потребляемая мощность от сети без нагрузки и АКБ, ВА, < |
7,5 |
|
Напряжение отключения АКБ для защиты от глубокого разряда (реж. РЕЗЕРВ), В |
10,0…11,0 |
|
Пульсации при макс. токе нагрузки и заряда, мВ |
100 |
|
Ёмкость(количество) АКБ 12В, Ач (шт.)** |
17-26 (1) |
|
Размеры ШхГхВ без упаковки, мм |
139х89х66 |
|
Размеры ШхГхВ в упаковке, мм |
152х105х71 |
|
Масса, НЕТТО (БРУТТО), кг, < |
0,24 (0,36) |
|
Диапазон рабочих температур, °С |
-10…+40 |
|
Отн. влажн. воздуха при 25 °С, %, < |
80 |
|
Оболочка по ГОСТ 14254 |
IP20 |
Iнагр.* - В изделии реализована буферная схема включения АКБ. На заряд АКБ идёт ток, как разница между током нагрузки и максимальным выходным током.
** при выборе АКБ следует учитывать буферную схему включения. Ток заряда не должен превышать 1/4 от ёмкости АКБ. АКБ в комплект поставки не входит.
