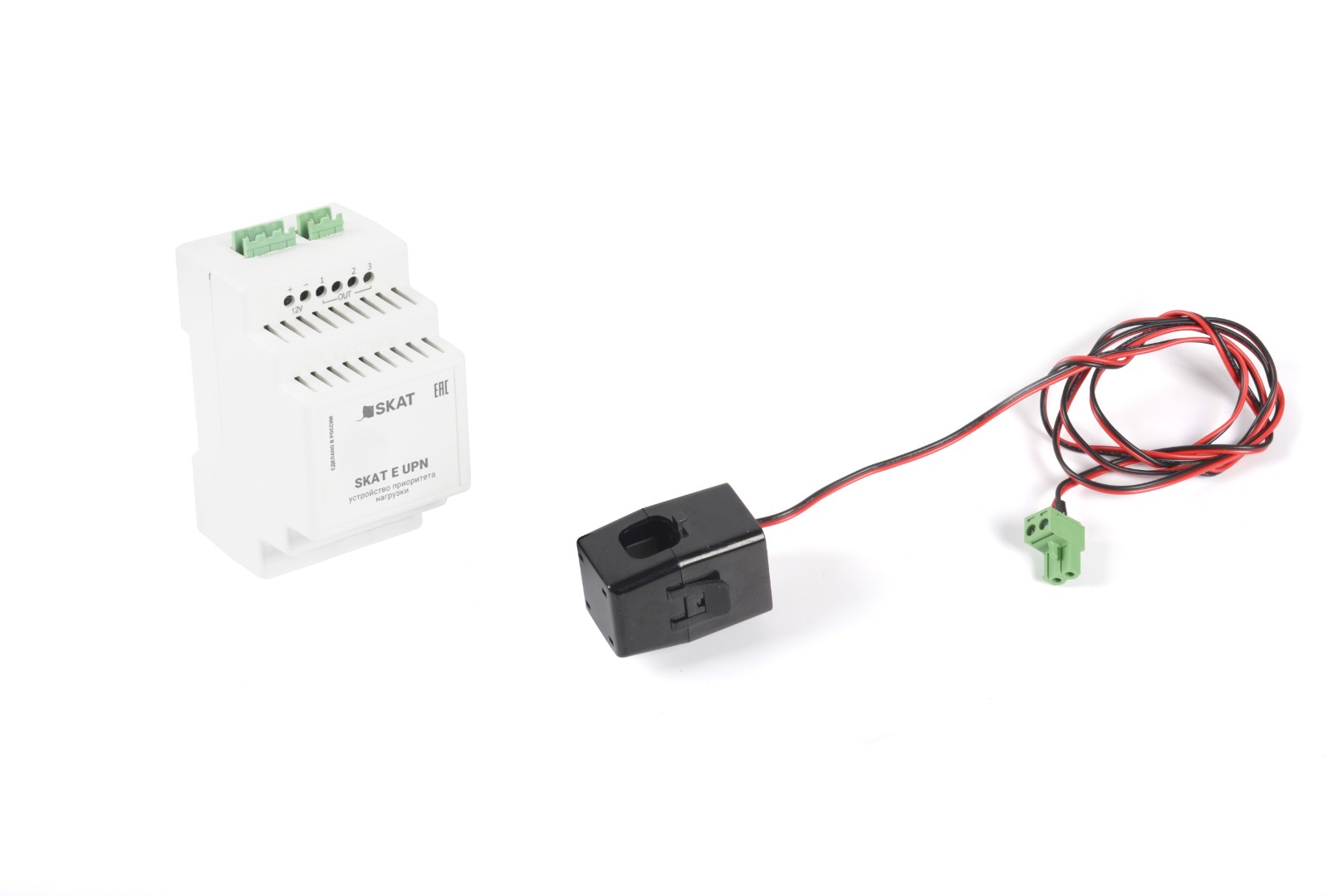

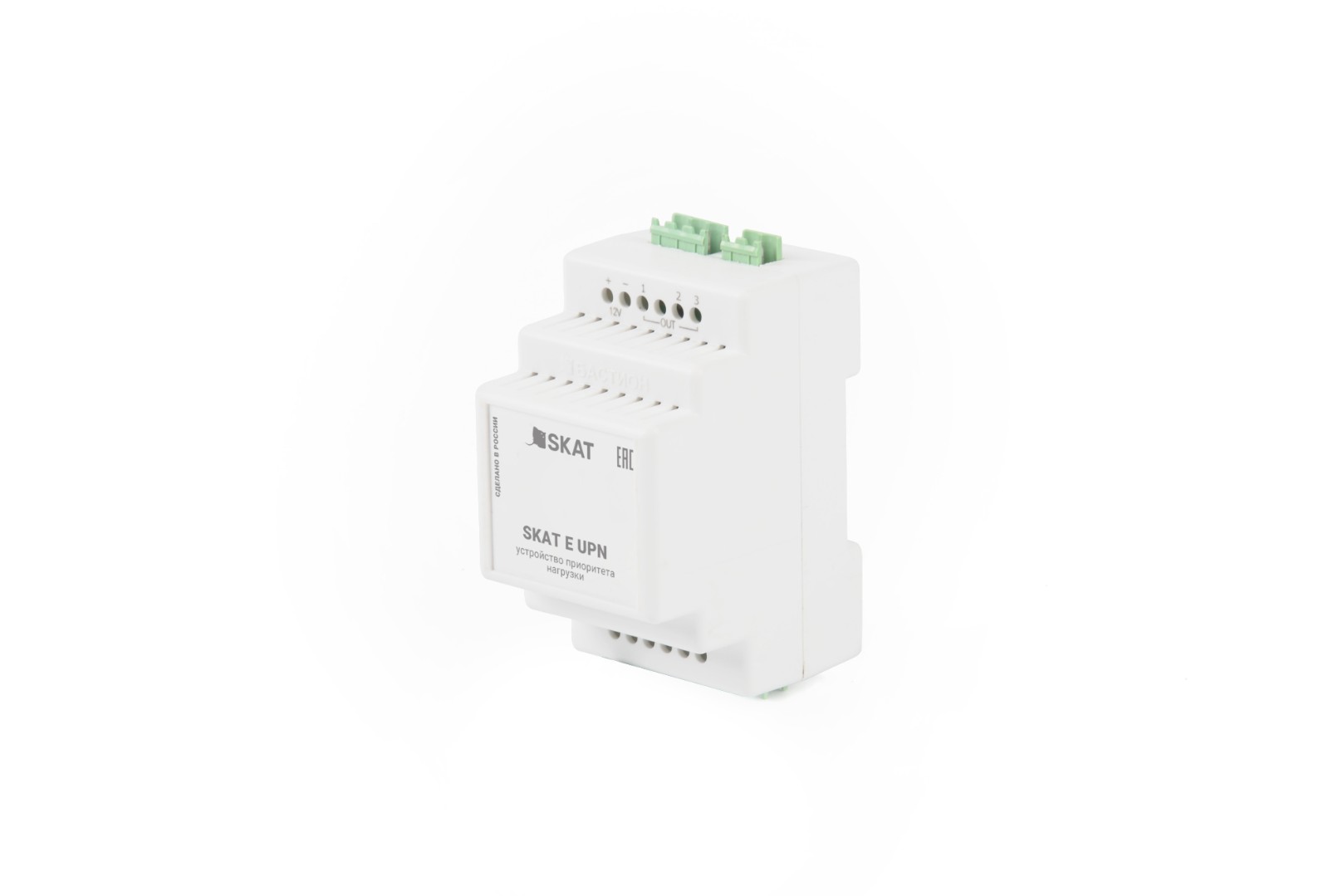

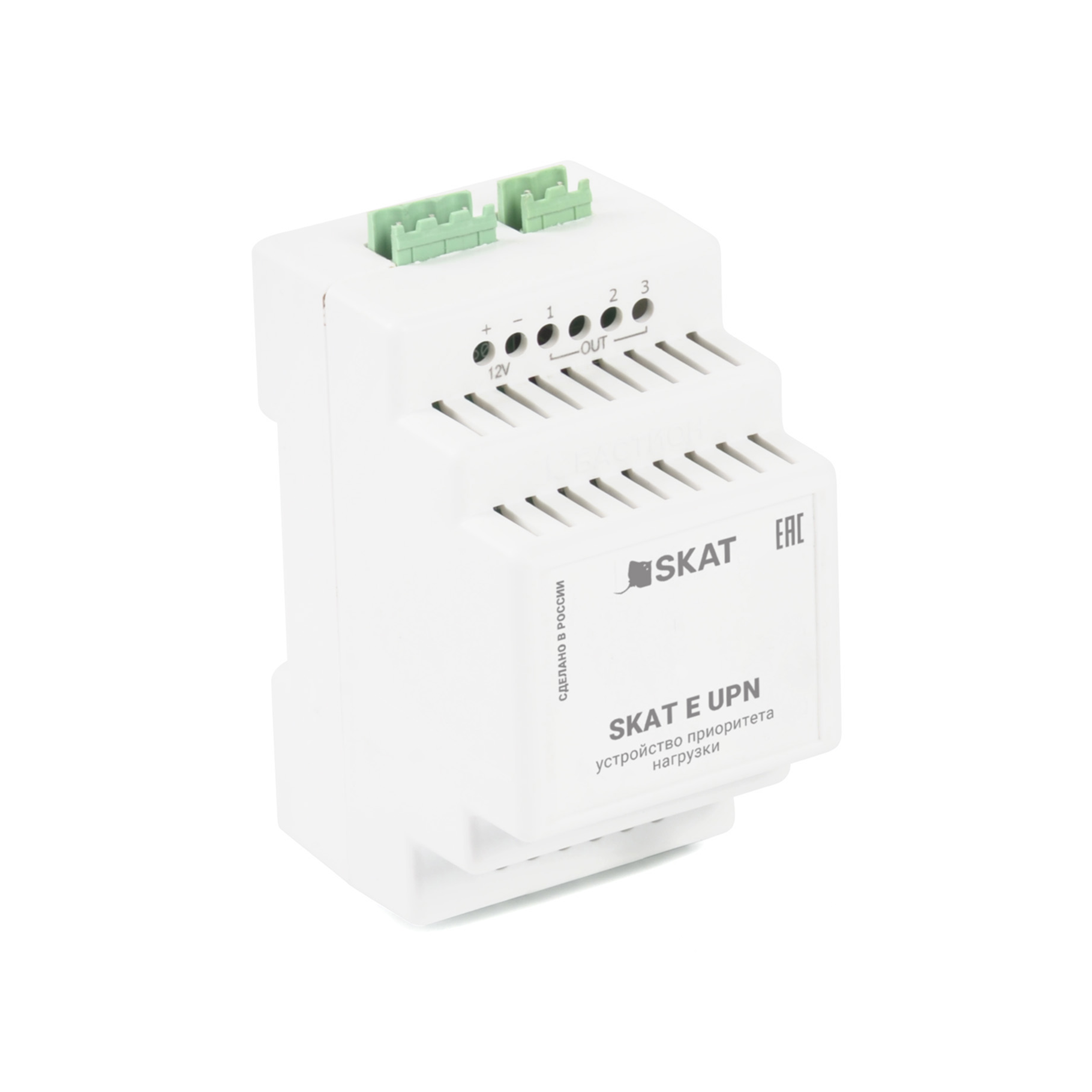

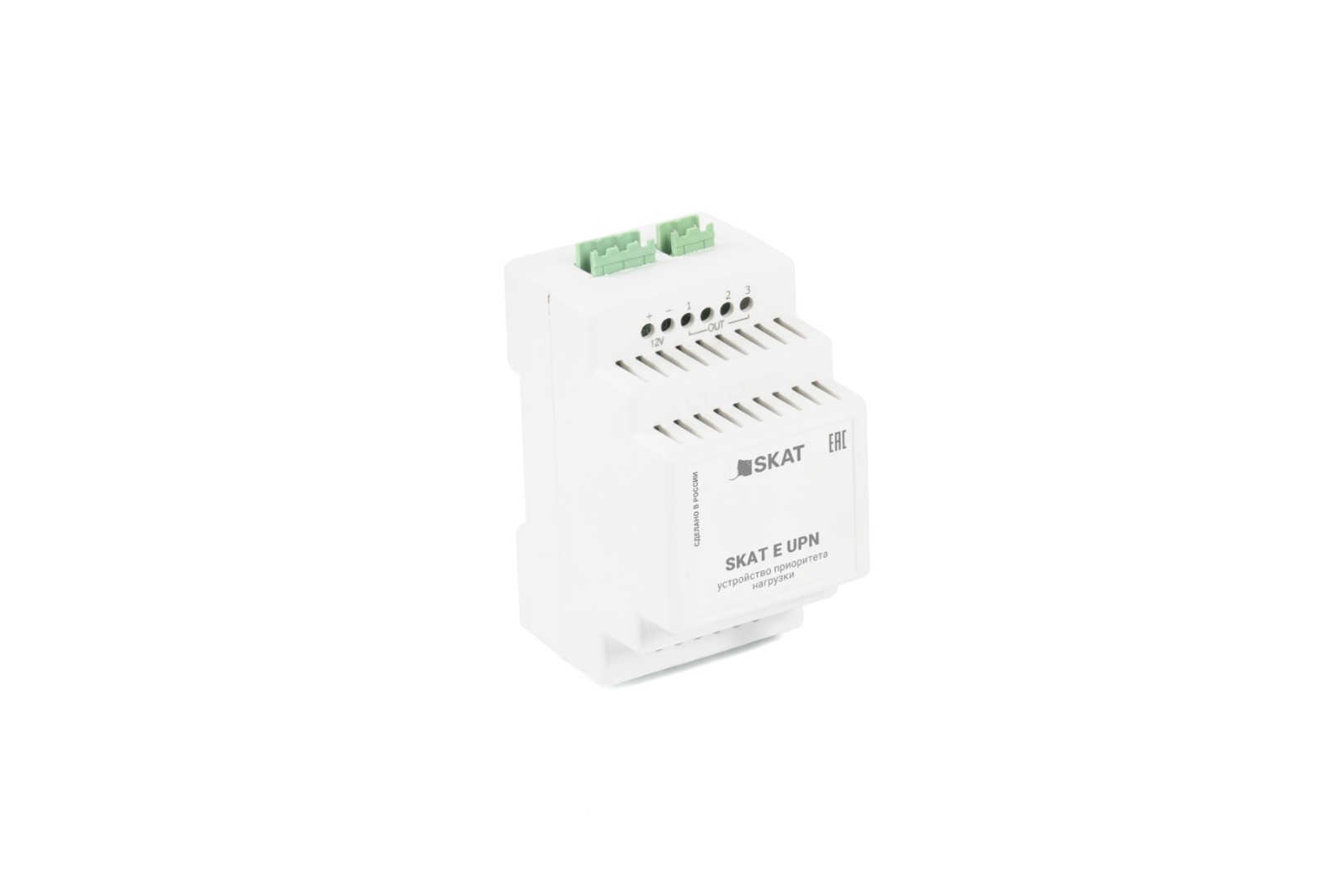

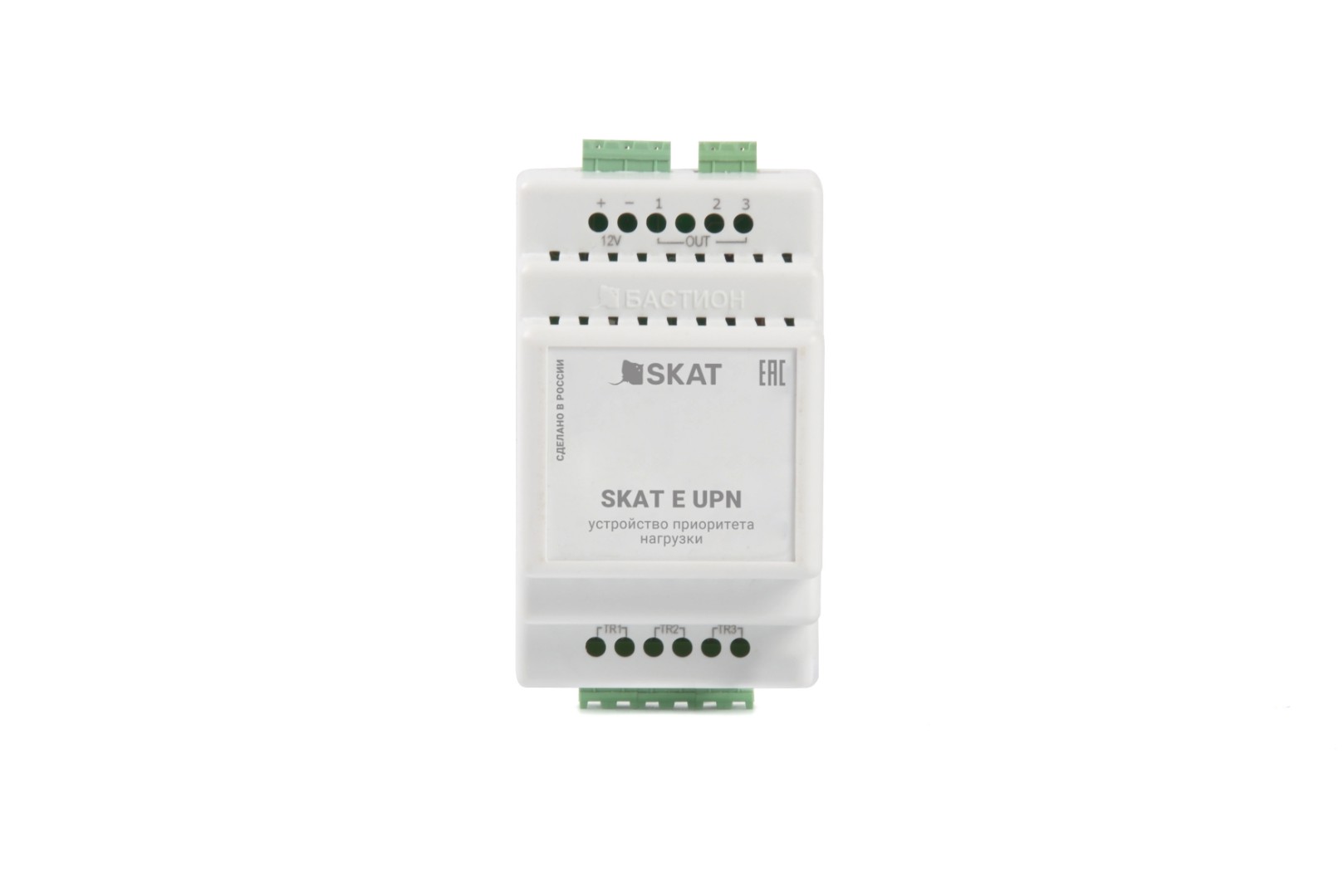

Устройство SKAT E UPN применяется для того, чтобы предотвратить отключение главного автоматического выключателя на вводе и защиты от перегрева электросети. Изделие измеряет, контролирует действующее значение тока и информирует котел о доступном запасе мощности. При превышении потребителем лимита, котел отключает ТЭНы для уменьшения нагрузки в соответствии с установленным алгоритмом работы.
Прибор подключается к котлу посредством 3 жильного провода.

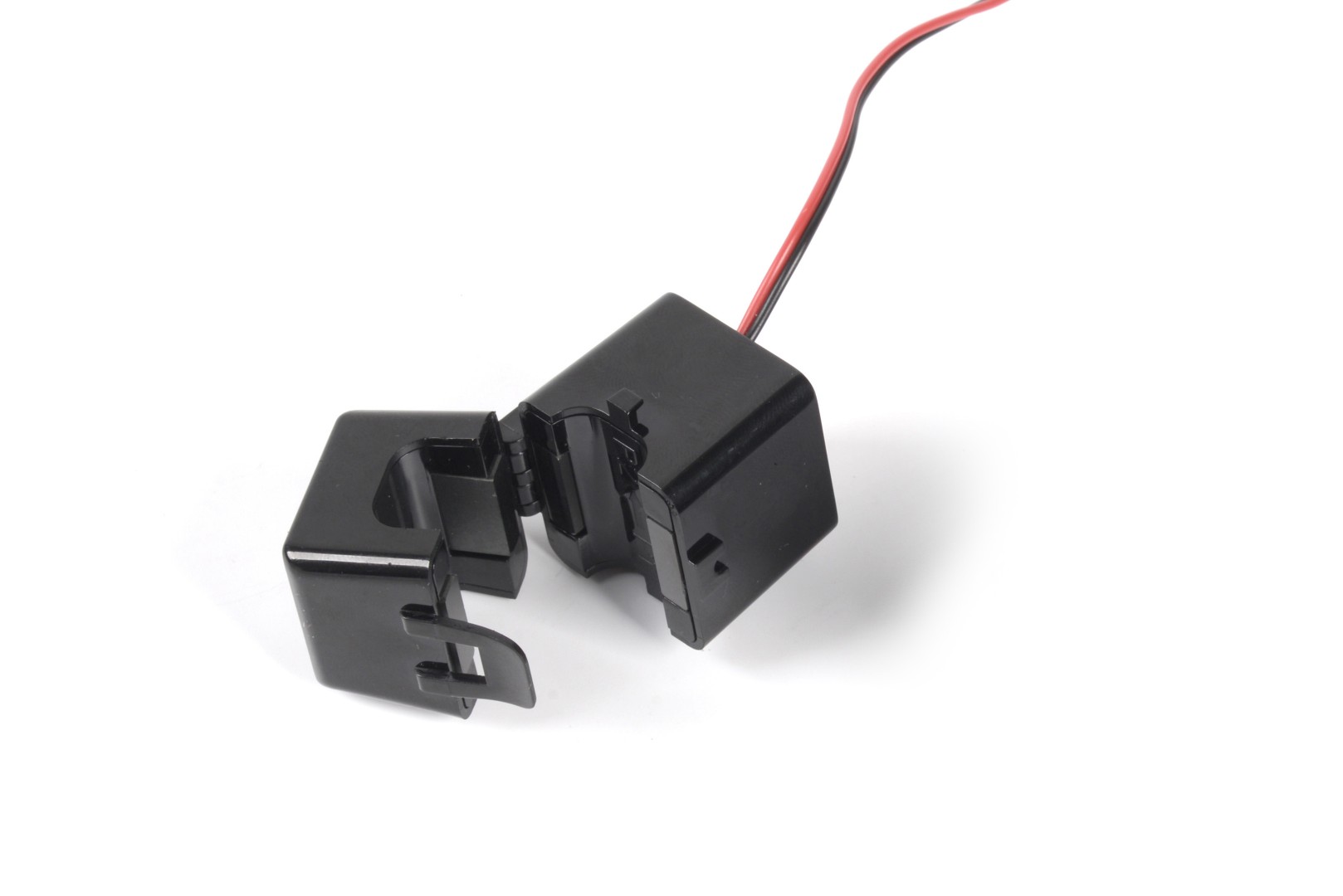

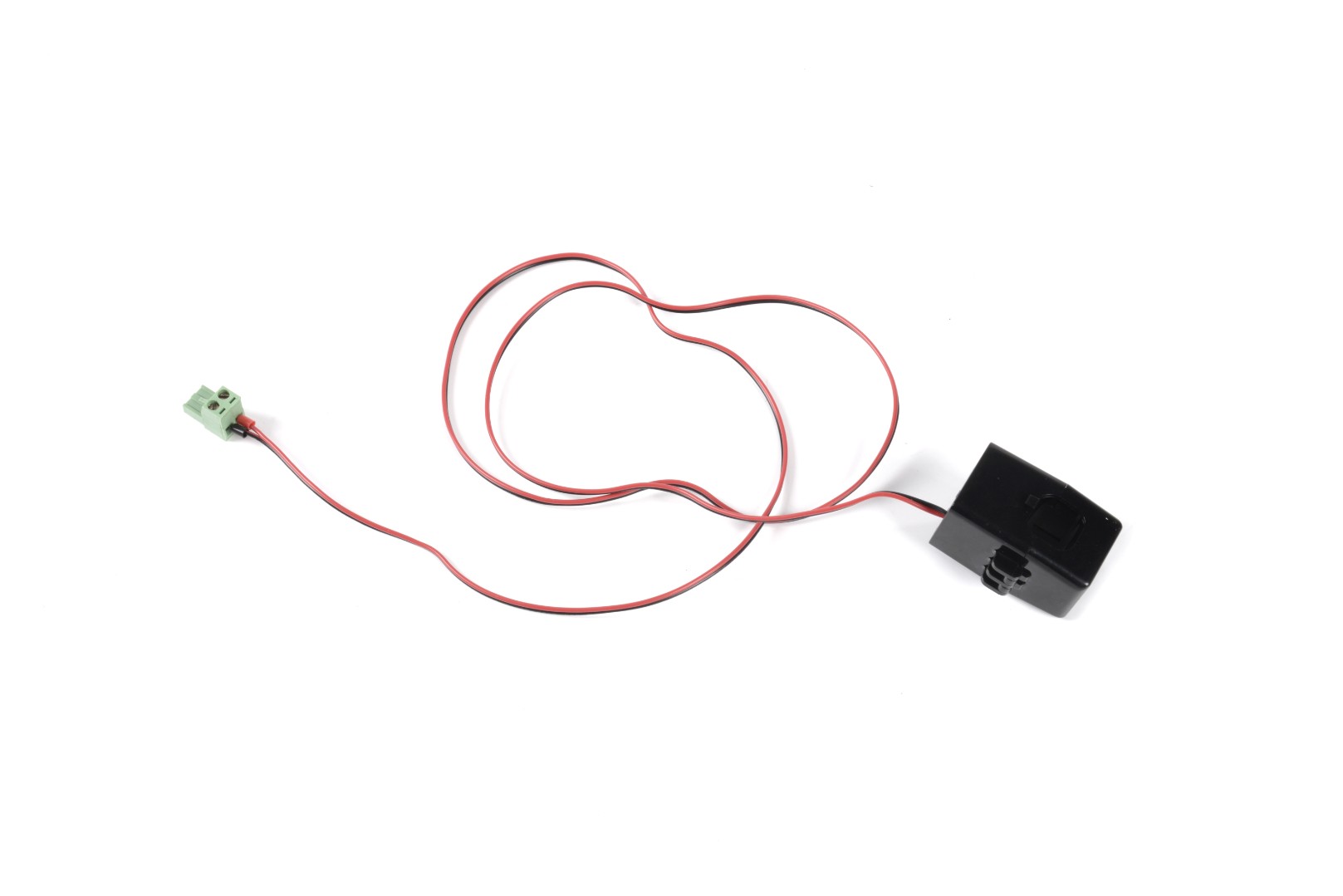

Для получения информации о существующей токовой нагрузке, к прибору подключаются измерительный трансформатор тока подключается к своей клемме.
После подачи напряжения на питающую колодку, прибор передает котлу напряжение, полученное от трансформаторов тока.
Котел анализирует полученное напряжение и принимает решение о отключении греющего ТЭНа:
- В случае трехфазного котла будет отключаться тэн на перегруженной фазе.
- В случае однофазного котла первым отключается ТЭН, имеющий больший выбег моточасов.
Для обеспечения универсальности защиты от отключения для разных номиналов вводного выключателя, в приборе присутствует перемычка на следующие номиналы: 32; 40; 50 и 63 Ампера.
Котел, зная мощность своего тэна, анализирует получаемую информацию от прибора и, в случае потребности в обогреве, принимает решение:
- Если оставшейся мощности недостаточно, то ТЭН выключается.
- Если котел находится в режиме ограничения мощности и оставшейся мощности стало больше, то ТЭН включается.
Отключение ТЭНов имеет самый высокий приоритет. Что бы ни произошло, если прибор сигнализирует о потребности отключить ТЭН, то котел ВСЕГДА его отключает (вне зависимости от количества времени пребывания в этом режиме и показателей температуры).
Технические характеристики SKAT E UPN 220/63A
| № п/п | Наименование параметра | Значение параметра | |
| 1 | Напряжение питающей сети постоянного тока, В | 12 | |
| 2 | Напряжение регулируемой сети переменного тока, В | 220 | |
| 3 | Напряжение информационного сигнала постоянного тока, В | 0..12 | |
| 4 | Номинальный регулируемый ток прибора, А | 32; 40; 50; 63 | |
| 5 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 53х90х66 |
| в упаковке | 95х100х70 | ||
| 6 | Масса, НЕТТО (БРУТТО), кг, не более | 0,13 (0,16) | |
| 7 | Диапазон рабочих температур, °С | -10...+40 | |
| 8 | Относительная влажность воздуха при 25 °С, %, не более | 80 | |
| 9 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |
| 10 | Содержание драгоценных металлов и камней | Нет | |
