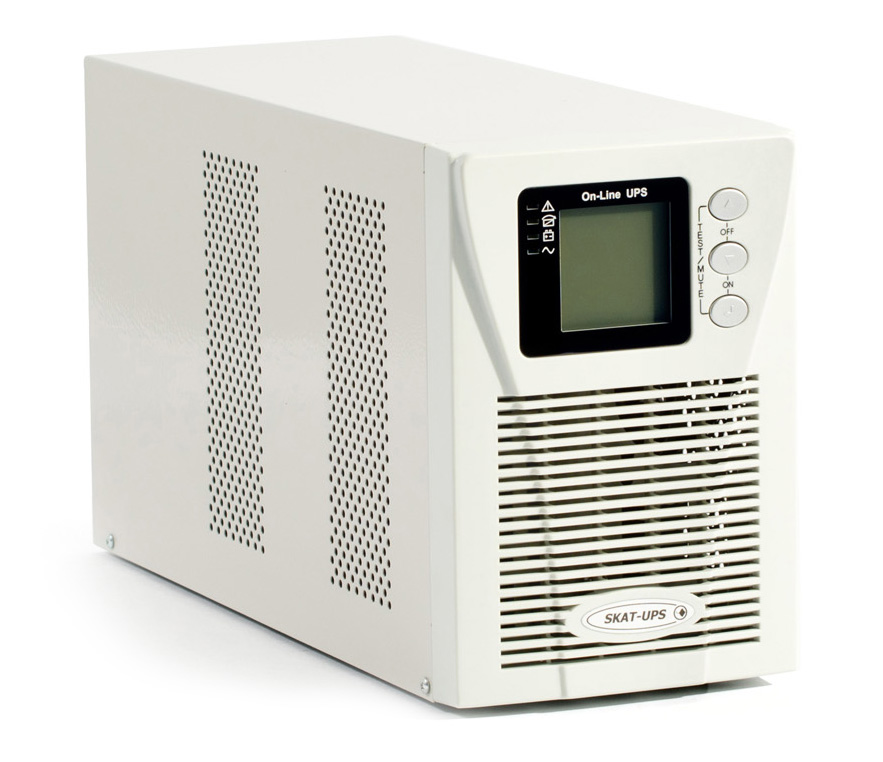

SKAT-UPS 1000-ON

№ п/п

Наименование параметра

Значение параметра

ВХОДНЫЕ ПАРАМЕТРЫ

1

Тип входного подключения (фазность)

1 Фаза + Нейтраль + Заземление (L+N+PE)

2

Номинальное входное напряжение, В, АС

заводская установка

220

настраивается пользователем

208/200/220/230/240

3

Диапазон входного напряжения без перехода на питание от АКБ (при температуре окружающей среды не более 40 °С), В АС

Нижний порог перехода в режим «РЕЗЕРВ»

50—100% нагрузки

155

0—49% нагрузки

115

Нижний порог возвращения в режим «ОСНОВНОЙ»

50—100% нагрузки

165

0—49% нагрузки

125

Верхний порог перехода в режим «РЕЗЕРВ»

50—100% нагрузки

270

0—49% нагрузки

300

Верхний порог возвращения в режим «ОСНОВНОЙ»

50—100% нагрузки

265

0—49% нагрузки

290

4

Допустимый диапазон изменения частоты, Гц

40…70

5

Номинальная частота входного напряжения (автоопределение), Гц

50 / 60

6

Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц

46…54 / 56…64

7

Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, а также в режиме «ECO», без перехода в режим «ОСНОВНОЙ», В

верхний порог

230…264

нижний порог

176…220

8

Входной коэффициент мощности при 100% нагрузки и номинальном входном напряжении, не менее

0,99

9

Питание от генератора

поддерживается

ВЫХОДНЫЕ ПАРАМЕТРЫ

10

Номинальная выходная мощность

Полная, ВА

1000

Активная, Вт

800

11

Номинальное выходное напряжение (Uном), В

208/200/220/230/2403)

12

Частота выходного напряжения в режиме «ОСНОВНОЙ» (входная частота в пределах рабочего диапазона, см. п. 6 таблицы), Гц4)

Опция CF=OFF

синхронизирована с частотой входного напряжения

Опция CF=ON

50±0,1 / 60±0,1

13

Частота выходного напряжения в режиме «РЕЗЕРВ», Гц

50±0,2% / 60±0,2%

14

Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %

±1%

15

Выходной коэффициент мощности, не менее

1,0

16

Номинальный ток нагрузки, А

4,5

17

Максимальный входной ток, А

6,1

18

Форма выходного напряжения

синусоидальная

19

Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более

линейная нагрузка

3

нелинейная нагрузка

5

20

КПД при номинальной нагрузке, %, не менее

режим «ОСНОВНОЙ»

89

режим «РЕЗЕРВ»

86

режим «БАЙПАС»

95

режим «ECO»

95

21

Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)

3:1

ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ

22

Перегрузочные способности (переключение в режим «БАЙПАС»)

105…125%

1 мин

125…130%

30 с

>130%

0 с

23

Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения)

105…125%

1 мин

125…130%

10 с

>130%

0 с

24

Время переключения из режима «ОСНОВНОЙ»

в режим «БАЙПАС», мс, не более

4

в режим «РЕЗЕРВ», мс

0

25

Мощность, потребляемая от сети при 100% нагрузке и токе заряда АКБ 10 А, не более, ВА

1250

26

Мощность, потребляемая изделием от сети без нагрузки при полностью заряженной АКБ, ВА, не более

110

27

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

28

Рекомендуемая емкость АКБ, А*ч

17—120

29

Количество АКБ, шт.

2

30

Ток заряда АКБ, А, не более

10,0

31

Напряжение заряда АКБ, В

27,4±0,1%

32

Величина напряжения на клеммах АКБ, при которой включается сигнализация, предупреждающая о скором разряде АКБ в режиме «РЕЗЕРВ», В

21,9…22,1

33

Величина напряжения на клеммах АКБ, при которой происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В

20,6…21,0

34

Габаритные размеры ШхГхВ, не более, мм

без упаковки

145х286х214

в упаковке

240х510х325

35

Масса, НЕТТО (БРУТТО), кг, не более

4,9 (5,5)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

36

Диапазон рабочих температур, °С

0…+40

37

Высота над уровнем моря, не более, м

15006)

38

Температура хранения, °С

-25…55

39

Относительная влажность воздуха (без конденсации), %, не более

80

ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

40

Степень защиты оболочкой по ГОСТ 14254-2015

IP20
